系列變頻器在工業洗衣機上的應用

一、引言

隨著工業的發展，變頻器的應用越來越普及，變頻器也因此為工業洗滌設備帶來了全新的技術改革，從最早的不可調速的半自動洗衣機到用兩個雙速電機來實現四個速率的全自動洗衣機，最后發展到只需一個電機就可實現多段速率的現代洗衣機。

二、工業洗衣機的工作流程及系統要求

全自動洗衣機的洗滌過程如下：

洗滌——帶水均布——中脫——高脫——停機。

1、洗滌過程，需要頻繁正反轉，運行頻率一般在11-14Hz左右；運轉時間大約30分鐘（根據洗滌工藝決定）；

2、帶水均布過程，需要變頻器運行到26Hz左右，運行時間大約2分鐘；

3、脫水過程，包括中脫和高脫，最高頻率140Hz（目前客戶最高使用140Hz）；

4、停機為自由停機，不需要用制動電阻。

系統要求：

1、帶載啟動，洗滌時轉速在11HZ，要求變頻器有很強的低頻帶載能力；

2、高脫時，轉速在140HZ時，變頻器不能失速；

3、洗滌時電機頻繁正反轉，瞬間電流比較大，對變頻器的過流能力要求較高；

4、能長期工作在潮濕、高溫的工作環境中。

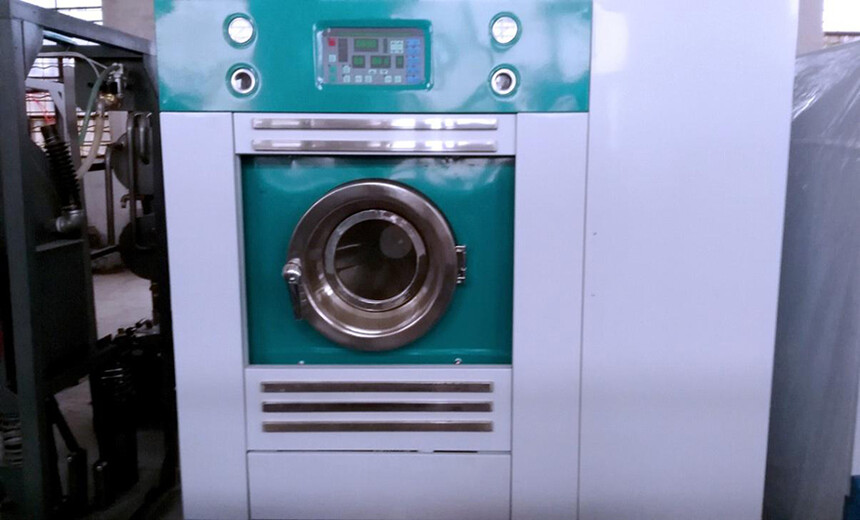

圖-1  現場設備運行圖

三、系統方案

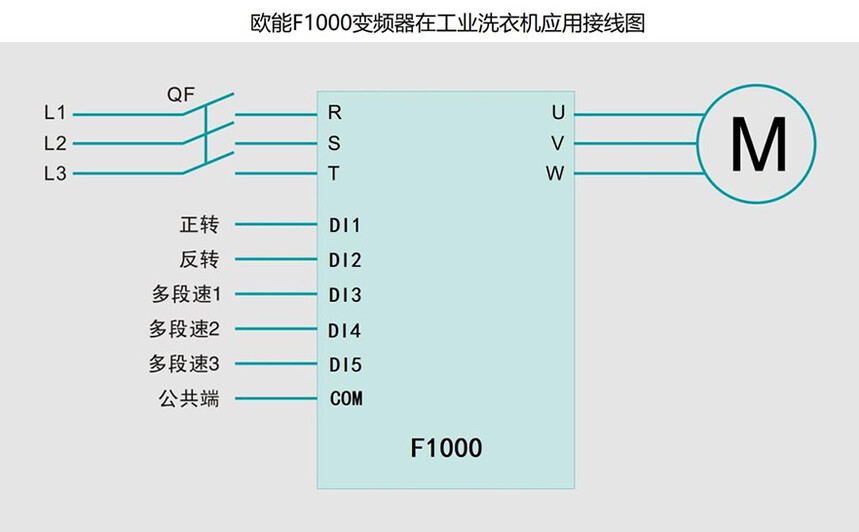

工業洗衣機本身有專用電腦板進行控制，各階段的運行頻率、加減速時間在變頻器上可以直接設定，考慮到不同的洗滌物要求的洗滌時間，各階段的運行時間由工業洗衣機的專用控制電腦板進行控制。接線圖如下：

根據工業洗衣機的工作流程及系統要求，采用我公司F100系列開環矢量型變頻器，其特點如下：

1、采用矢量控制算法，解決電機在低頻啟動和高頻弱磁的不同要求；

2、三防漆加厚處理，適應高溫潮濕的環境；

3、IGBT裕量設計，適應頻繁正反轉大電流的長期運行等；

4、8個段速設置，完全可以滿足客戶洗滌、脫水的任何工藝要求；

5、4個獨立的加、減速時間，可以任意設定，解決了脫水時變頻器由低頻到高頻時因加速時間過快引起電流大的問題。

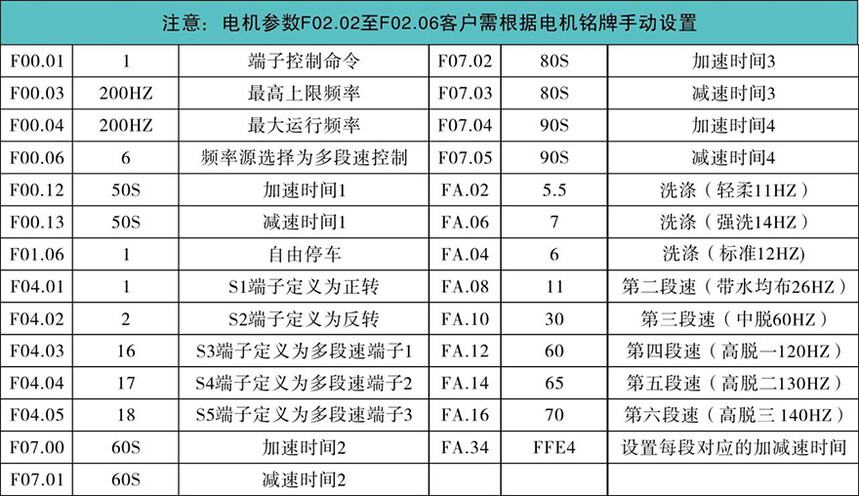

四、參數設置
