歐能F1000系列變頻器在壓縮空氣干燥機上的應用

摘要:近年來，越來越多的壓縮空氣干燥機被廣泛應用到各種工業和商業設施。本文主要介紹歐能F1000系列變頻器在壓縮空氣干燥機上的應用。

一、壓縮空氣干燥機簡介

壓縮空氣干燥機是一種用于去除壓縮空氣中水蒸汽，以獲得規定濕含量的氣體物料的機械設備。為化工、輕工、電訊、石油、紡織等行業的氣動控制、氣動儀表、氣動元件以及各工業中的工業用氣提供干燥的壓縮空氣氣源，具有體積小，工藝流程簡單，投資省，使用維修方便，自動控制，節約能源等特點。

二、工作原理

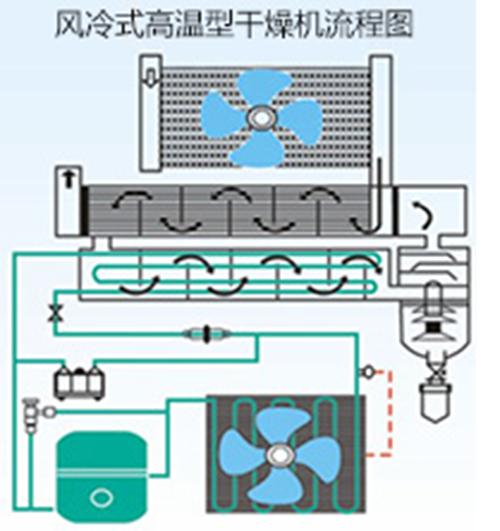

壓縮空氣中水蒸氣的量是由壓縮空氣的含水量決定的：在保持壓縮空氣壓力基本不變的情況下，降低壓縮空氣的溫度可減少壓縮空氣中的水蒸氣含量，而多余的水蒸氣會凝結成液體，冷凍式干燥機就是根據水的飽合蒸汽壓力和溫度之間的對應關系；利用制冷裝置使壓縮空氣冷卻到一定的露點溫度，析出所含的水份，通過氣水分離器與電動排水器將水排出，從而使壓縮空氣得到干燥。下圖為干燥機工作流程圖。

三、舊的干燥機控制系統缺陷和變頻改造優勢

客戶以前的干燥機的控制系統采用工頻直接啟動，其控制方式存在以下缺陷:

1、浪費大量的能源，導致生產成本的增加。

2、起動瞬間電流很大，對電網的穩定及其它用電設備的產生巨大的沖擊，嚴重時甚至可能導致同一電網設備無法正常運行。

3、起動時對設備機械同樣存在巨大的沖擊，后續維護工作量大，維護成本高，制約生產效率。

4、自動化程度低，系統穩定性差，不利于維護。

現根據客戶要求，采用溫度轉換模擬量信號的方式，由歐能F1000系列變頻器來控制干燥機的頻率，實現設備在不同的溫度下干燥機輸出不同的頻率，從而節省大量的電能。具體優勢如下:

（1）節省電能

    變頻改造后，其輸出頻率隨著溫度的變化而變化，從而節省大量電能。

（2）延長機械部件使用壽命

    使用變頻改造系統后，干燥機大多數時間運行在工頻之下，能明顯減少機械部件的磨損，延長機器壽命，減少維修費用和縮短維修時間。

（3）實現了軟起動

   減少機組起動電流對電網的沖擊，同時可靈活地重復多次起動，避免了自藕降壓起動在這方面的不足。

（4）運行可靠，故障率幾乎為零

   系統設有過載、失壓、欠壓、過流、缺相等保護功能，運行可靠。

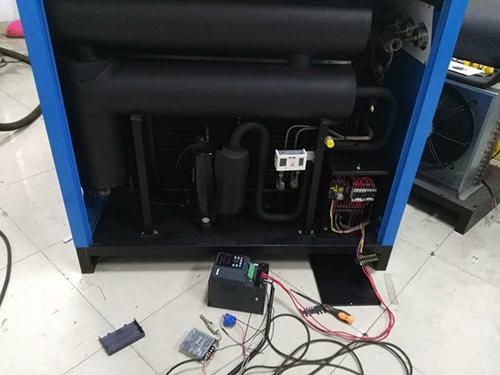

四、現場應用圖

五、結束語

F1000變頻器采用高性能矢量化V/F控制技術，低頻高轉矩輸出，過載能力強，良好穩定性及動態性能，并具有多種通信總線功能，功能豐富強大，性能穩定。客戶對此次試機效果非常滿意。
