系列變頻器在數控榫槽機上的應用

引言:近年來，隨著家具制造行業的興起，越來越多的數控榫槽機應用到家具制造行業中來。本文主要介紹歐能F1000系列變頻器在數控榫槽機上的應用。

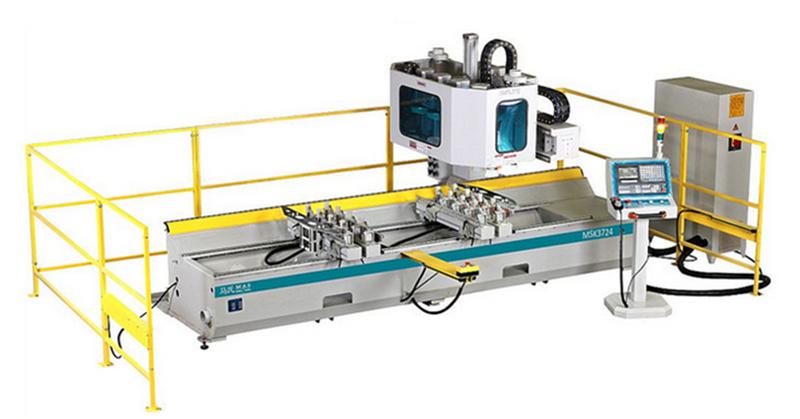

一、數控榫槽機簡介

數控榫槽機是一種有數控系統、伺服驅動系統、變頻主軸系統、榫槽機主體四部分組成的木工機械加工設備。適用于加工各種不同形狀、不同規格榫槽（孔)的工件，實用性強，尤其對于多榫槽、榫槽間距較小、孔槽組合、同一工件榫槽長度以及復雜的異形工件加工有顯著優勢。

二、數控榫槽機主軸系統控制要求

1、客戶現場基本情況

客戶希望用一臺變頻器控制兩臺不同類型的電機，分時控制。兩臺電機參數見下表:

電機1參數

電機2參數

2、對變頻器軟件功能要求

兩臺電機分時控制，兩臺電機能獨立設置最大頻率、運行頻率上限、運行頻率下限。頻率控制通過鍵盤電位器、多段速兩者切換。多段速的基準頻率（兩電機共用）可獨立設置。鍵盤電位器的模擬量給定應用于不同電機的運行頻率上限、運行頻率下限。

3、歐能F1000系列變頻器的優勢

(1)、歐能F1000系列變頻器的軟件根據客戶要求做過特殊處理，在兩臺不同類型的電機相互切換的時候，可以自動識別電機的一系列的參數，防止由于兩臺不同類型的電機在切換過程中由于額定頻率不同而出現的飛車現象。

(2)、低頻力矩大、輸出平穩。

(3)、轉矩動態響應快、穩速精度高。

(4)、運行噪音小，抗干擾能力強。

三、變頻器接線圖和現場應用圖

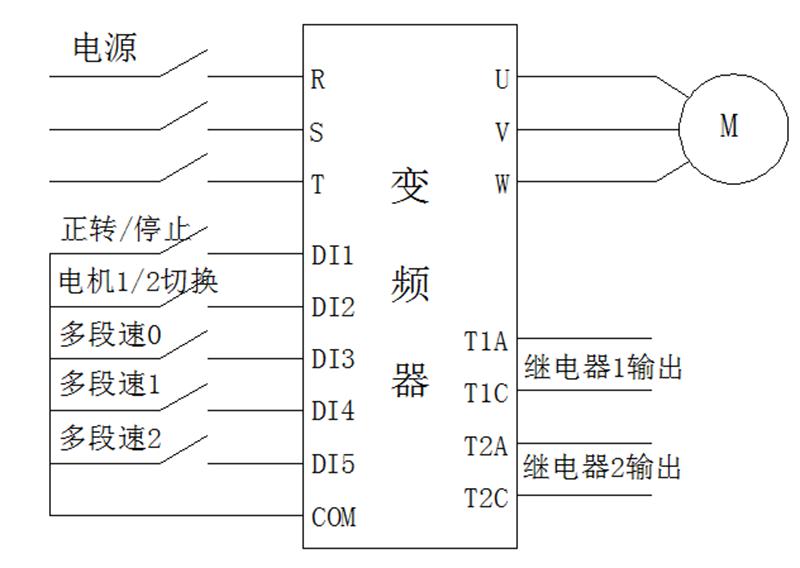

變頻器接線圖

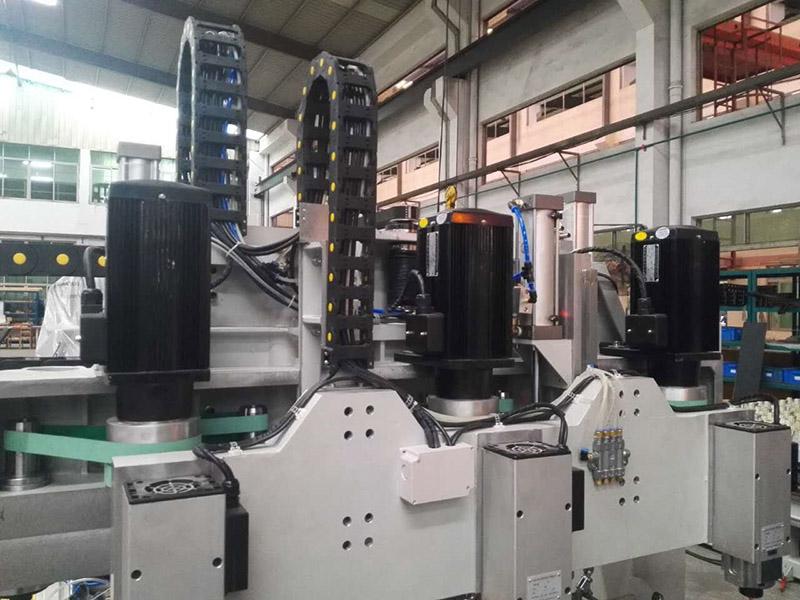

現場應用圖片

四、變頻器參數設置

五、結束語

歐能F1000系列變頻器采用優化的VF控制，具有低頻高轉矩輸出、過載能力強、良好的穩定性和動態性能，完全滿足了木工機械設備（榫槽機等）的主軸驅動系統需求，在此次應用中獲得了巨大成功。
