煙臺歐能變頻器在造紙行業的同步控制應用

一、 造紙機變頻控制系統簡介

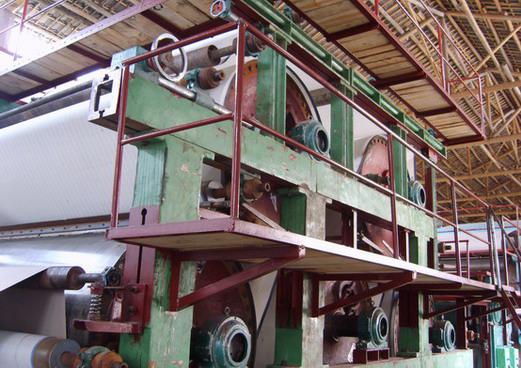

     造紙機結構大致有流漿箱、網部、壓榨部、干燥部、壓光、收卷等幾部分組成。傳送系統是由多部分傳動點組成的速度鏈式協調系統。具有方便精確的調速功能：

     1、各部分傳動點之間能保持固定傳動比，使各傳動點上線速度保持一致。便于設備提速、減速，避免各傳動點之間因線速度相差太大而斷紙。

     2、連續平穩的拖動紙機運行。

     3、具有平滑加減速功能。

     4、每點都可以單獨啟停，單獨微調，且設有爬行和加速功能。

     5、各點之間存在一個速度鏈關系，即前端速度改變，后端自動跟隨。

二、紙機生產線同步控制有以下5種方式

     1、倍率調速盒+滑差調速電機

     2、同步控制器+F1000變頻器+鼠籠式異步電機

     有多路輸入/輸出，用多圈高精度電位器調節同步控制器，在同步控制器內設置速度鏈模式，然后再由同步控制器輸出4－20mA／0－10V模擬信號控制各臺變頻器。優點：改造簡單費用低。缺點：模擬信號容易受到干擾，精度不高，易斷紙、使用壽命一年半左右。

     3、F1000變頻器脈沖同步控制

         由一臺變頻器充當主機，可向多臺變頻器發出脈沖信號，按比例進行同步運行控制。

         優點：線速度精度比同步控制器高，使用方便。

         缺點：仍然存在精度不高的問題。

     4、PLC主機+D/A模塊+F1000變頻器+鼠籠異步電機

         將開關量信號給PLC，進行BIN整數/浮點數運算，然后將0-4000數字值通過D/A模塊轉換為4-20mA或0-10V模擬信號輸出到變頻器。

         優點：線速精度比同步控制器高。停電可保持記憶。用按紐替代電位器，保證了精度。

         缺點：工程改造費用高，仍然存在模擬量精度不高的問題。

      5、PLC與F1000變頻器進行主從通訊方式

      F1000變頻器的Modbus通訊方式采用主從式查詢-相應機制，只要主站發出查詢時，從站給出響應，從站不能主動發出數據。PLC做為主站，接收外部信號，通過485通信端口，與作為從站的各臺變頻器進行通訊，發送命令和接收數據。并可通過觸摸屏進行實時控制。

     由于采用的是主從通訊方式，同步精度高，幾乎不會受干擾，而且省去了紙機行業傳統控制方式所用的D/A模塊。

三、 改造后的效益

     1、能耗降低最少可節約電費30%以上。

     2、實現了數字化管理，操作簡便。

     3、變頻的軟啟停，降低機械磨損。

     4、減輕工人勞動強度，節約維修費用。

     5、減少開機斷紙測試，減少斷紙率，提高產量及效率。
