永磁同步直驅電機

     三相交流永磁同步直驅電機具備轉矩大，效率高，速度平穩，噪音低，防護等級高，免維護保養等特點。在國家碳達峰、碳中和戰略目標的實施中永磁同步電機是不可缺少的重要產品。直驅電機可以替換普通電機和減速機或者皮帶輪的組合，也可替換部分直流電機。使用直驅電機可以延長電機壽命，省掉減速機保養維護費用和減少設備保養次數；也可以減少減速機和皮帶輪帶來的功率損耗。配合我公司F3000變頻器可以用于塑料擠出機，塑料編織機，磕頭機，皮帶機，浮選機、球磨機，冷卻塔，制磚機、開煉機、密煉機、起重機、斗提機、選礦機、洗衣機，粉末設備，電動汽車等場合。塑編機直驅電機，拉絲機直驅電機，皮帶機直驅電機，圓織機直驅電機，工業風扇直驅電機，冷卻塔直驅電機，油田直驅電機，榨油設備直驅電機......

    功率范圍：3.7~800kW

    轉矩范圍：600~300000N*m

    轉速范圍：50~500rpm/min

    防護等級：IP54

    安裝方式：立式、臥式、盤式、卷筒內置型、倒傘型

    鍵槽：標準鍵、空心軸、錐孔帶鍵、異型連接法蘭、花鍵

部分專機應用以及技術數據：

1、皮帶機用低速大功率永磁同步電機，額定功率 160kW~315kW，額定轉矩2~5萬牛米，采用B3安裝方式，風冷式結構

2、冷卻塔風機變頻控制系統可以根據檢測到的冷卻介質溫度數據，對風機進行轉速控制，用于增大或減小風量，控制溫度。

控制系統所需設備如下：變頻器、冷卻風機、PT100、溫度變送器

其控制原理如下：

2.1    PT100溫度采集數據通過溫度變送器傳輸至變頻器接口。

2.2    根據檢測到的溫度數據與設定目標溫度值進行PID調節。

2.3    檢測溫度低于目標設定溫度，變頻器輸出轉速降低，冷卻風機降低冷卻效果。當轉速調節至轉速下限時可進入停機休眠狀態。

2.4    檢測溫度高于目標設定溫度，變頻器輸出轉速升高，冷卻風機提高冷卻效果，直至檢查溫度與目標溫度一直后保持轉速（調節范圍可到電機允許轉速上限）。

2.5    檢測溫度與目標溫度一致則保持現有轉速進行冷卻。

3、球磨機

3.1.     球磨機設備采用異步電機設備及水阻柜啟動方式。由于水阻柜啟動方式僅對電動機啟動時的電流沖擊有抑制作用，對設備啟動后的長時間運行時并無改善，所以該類型設備節能空間較大。采用變頻器控制永磁同步電機，啟動電流小，并可整體提升系統的效率，同時選用低速永磁同步電機，簡化設備結構，提升系統效率，預計系統節能空間達到20-25%左右。

3.2     球磨機設備采用異步電機設備及變頻啟動方式。該系統主要提升空間在于系統整體效率的提升。將異步電機更換為低速高效永磁同步電機，簡化設備傳動鏈，預計系統節能空間可達到10-15%左右。

4、立磨用低速大功率永磁同步電機，電機額定功率 650kW，額定轉矩可達18.8萬Nm，采用V2安裝方式，水冷式結構，具有體積小、效率高、低振低噪的優點。

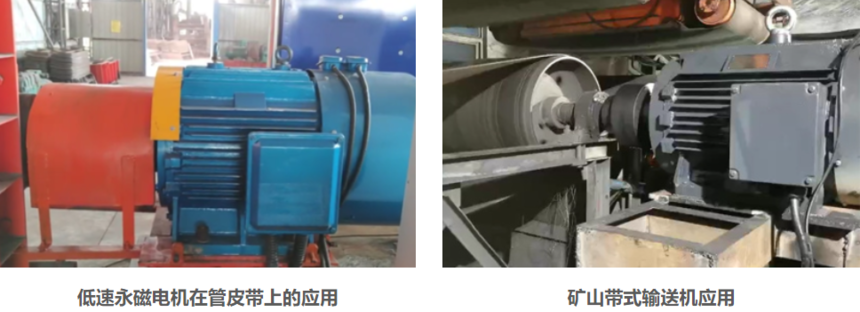

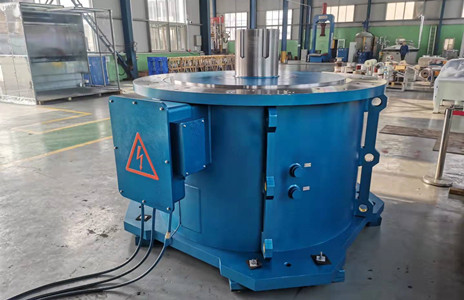

部分電機實拍圖：
